Інженерна досконалість: життєва роль глибокого малювання алюмінієвих кіл у розширеному виробництві

У складному ландшафті сучасного промислового виробництва здатність утворювати метал у складні, безшовні форми з високою точністю є наріжним каменем інновацій.

Серед різних металевих процесів глибокий малюнок виділяється для його здатності перетворити плоский листовий метал на тривимірні порожнисті частини.

Центральний у цьому процесі, особливо при використанні унікальних властивостей світлових металів, єГлибокий малювання алюмінієвого кола.

Цей конкретний вхідний матеріал не є лише порожнім; Це ретельно інженерний компонент, притаманні чиї характеристики глибоко впливають на успіх, ефективність та остаточну якість широкого спектру продуктів, від повсякденного посуду до високотехнологічних електронних кожухів.

Ця комплексна стаття заглиблюється в матеріалознавство, механіку процесу та далекосяжні застосування алюмінієвих кола глибокого малювання, пропонуючи глибокі уявлення для інженерів, виробників та розробників продуктів, які прагнуть оптимізувати свої операції з формування.

Фонд: Чому алюмінієві кола для глибокого малювання?

Глибокий малюнок - це процес утворення листового металу, який передбачає розміщення листового металу порожню над отвором штампу, а потім натисканням металу в порожнину штампу.

Результат-це частина у формі чашки або коробка без швів, що робить її по суті сильним і протікаючим. Алюміній з унікальним набором властивостей виникає як дуже вигідний матеріал для цього процесу.

• Виняткова формуваність:Алюмінієві сплави, особливо з серії 1xxx, 3xxx та 5xxx, виявляють чудову пластичність, що дозволяє їм зазнати значної пластичної деформації без розриву. Це найважливіше для успішного глибокого малювання, що передбачає розтягнення та згинання матеріалу.

• Легка перевага:З щільністю приблизно на третину сталі, алюміній забезпечує значну економію ваги в готових компонентах. Це критичний фактор для таких галузей, як автомобільна, аерокосмічна та портативна електроніка.

• Корозійна стійкість:Алюміній природним чином утворює пасивний оксидний шар, що пропонує чудову стійкість до корозії порівняно з багатьма іншими металами. Це продовжує тривалість життя продукту та зменшує технічне обслуговування.

• Високе співвідношення сили до ваги:Незважаючи на свою легкість, специфічні алюмінієві сплави досягають вражаючої сили завдяки затвердінню роботи або термічній обробці, роблячи глибокі алюмінієві деталі надійними.

• Відмінна теплова та електрична провідність:Ці властивості корисні для таких застосувань, як теплообмінники, посуд та електронні компоненти.

• Переробка:Алюміній нескінченно переробляється без деградації, ідеально узгоджуючись із сучасними цілями стійкості.

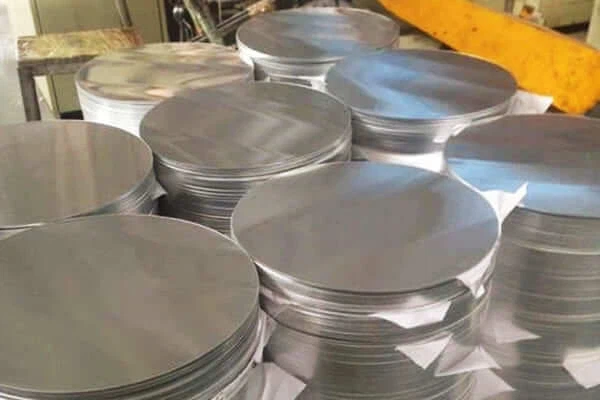

Заздалегідь вирізанийалюмінієве колоСлужить оптимальною порожньою формою для виробництва циліндричних або конічних деталей глибоких деталей, мінімізуючи відходи матеріалу порівняно з різанням квадратів або прямокутників для круглих компонентів.

Розшифровка властивостей матеріалу алюмінієвого кола для глибокого малювання

Успіх глибокого малювання принципово пов'язаний з внутрішніми механічними властивостями алюмінієвого кола.

Не всі алюмінієві сплави створюються рівними для цього процесу; Конкретні властивості є першорядними.

1. Подовження (%): кінцевий показник пластичності

Подовження вимірює здатність матеріалу пластально розтягувати та деформується перед проривом. Для глибокого малювання значення високого подовження не підлягають переговорам.

Сплави, обрані для глибокого малювання, як правило, експозиціявідсотки подовження від 15% до понад 30%(в 50 мм датчика).

Більш високе подовження безпосередньо переводиться до більшого обмежуючого співвідношення залучення (LDR), тобто матеріал можна зробити глибше в одному етапі, не розриваючись.

Наприклад, 1050-O алюміній (відпалений) часто може похвалитися подовженням, що перевищує 30%, що робить його винятково формуваним.

2. Міцність виходу (YS) та міцність на розрив (ТС): контрольована деформація

Незважаючи на те, що висока сила може здатися бажаною, для глибокого креслення часто є перевагу помірного врожайності та міцності на розрив, особливо у вихідному матеріалі.

• Сила врожаю:Це стрес, при якому матеріал починає постійно деформується. Для глибокого креслення, нижча міцність на врожайність (наприклад,50-90 МПаДля відпалених сплавів з глибоким малюванням) дозволяє матеріал легше надходити в порожнину штампу, зменшуючи необхідну силу малювання та мінімізуючи сльози.

• Сила на розрив:Це максимальне напруження, яке матеріал може витримати перед руйнуванням. Зазвичай це варіюється від120-220 МПаДля глибоких оцінок малювання. Різниця між міцністю на розрив і врожайністю (працездатність працездатності) також має вирішальне значення, що дозволяє матеріалу набрати силу в міру його виготовлення.

3. Експонента загартування деформації (N-значення): зміцнення за допомогою деформації

N-значення кількісно визначає здатність матеріалу підвищувати його силу (затверді) в міру деформу.

Більш високе значення N (як правило0,20 до 0,25Для глибокого малювання алюмінію) означає, що матеріал може розподіляти деформацію більш рівномірно по всій намальованій частині, запобігаючи локалізованому витонченню та розриву.

Ця властивість є життєво важливою для досягнення глибоких марок без проміжного відпалу.

4. Пластикова анізотропія (r-значення): боротьба з "відлякуванням"

Значення R-значення (коефіцієнт Ланкфорда або співвідношення пластичного деформації) вимірює опір матеріалу до витончення в напрямку товщини відносно його стійкості до витончення в площині аркуша.

• Анізотропія:Матеріал є анізотропним, якщо його властивості змінюються залежно від напрямку. У прокатних алюмінієвих колах, через орієнтацію зерна, значення R можуть значно відрізнятися навколо окружності.

• Слуга:Якщо r-значення не є рівномірним (тобто, анізотропним), воно призводить до "відляки", де ободок глибокої чашки утворює нерівний, хвилястий край (вуха та долини). Це вимагає додаткової обрізки, збільшення матеріальних відходів та витрат.

• Оптимальне значення R-значення:Для найкращого глибокого малювання, високе і рівномірне значення R (в ідеалі близько 1,0, але навіть0.7-1.2Хороший для алюмінію) у всіх напрямках кола бажано мінімізувати саху.
  Високоякісні глибокі креслення кола спеціально обробляються, щоб мінімізувати цю анізотропію.

5. Якість поверхні та розмір зерна

• Поверхнева обробка:Гладка чиста поверхня на алюмінієвому колі має вирішальне значення. Недосконалість може діяти як концентратори стресу, що призводить до розриву. Це також впливає на ефективність мастила.

• Розмір зерна:Тонна рівномірна структура зерна (часто досягається за допомогою контрольованого відпалу) в алюмінієвому колі посилює формуваність, пластичність та обробку поверхні, зменшуючи ймовірність дефектів поверхні під час малювання. Грубі зерна можуть призвести до ефекту "помаранчевої шкірки".

У таблиці нижче представлені типові механічні властивості для загальних алюмінієвих сплавів глибокого малювання в їх відпаленій (O) вдачі, що часто є відправною точкою для глибокого малювання.

Примітка. Ці значення є типовими діапазонами для відпаленого матеріалу. Фактичні значення залежать від конкретного виробництва, товщини листа та стандартів тестування.

Процес глибокого малювання: трансформація

Процес глибокого малювання алюмінієвого кола передбачає точний контроль над декількома параметрами для досягнення успішного малюнка.

1. Порожнє завантаження:Алюмінієве коло (порожній) розміщується над порожниною штампу.

2. Порожній тримач сили (BHF):Порожнє кільце для тримача застосовує керовану силу до зовнішнього краю кола. Ця сила є критичною: занадто мало, і порожні зморшки; Занадто багато, і матеріали розриваються через надмірне тертя. Оптимізація BHF (наприклад,,2-5% міцності на врожайність матеріалу) є першорядним.

3. Пунч спуск:Панч штовхає центр кола в порожнину штампу, розтягуючи і втягуючи матеріал у потрібну форму чашки.

4. Змащування:Для зменшення тертя між порожнім, перфом і штампом наноситься спеціалізована мастило (наприклад, важка масляна масла, мильне розчин). Це запобігає забиванню, зменшує силу малювання та продовжує термін служби інструментів.

5. Коефіцієнт залучення (DR):Це відношення порожнього діаметра до діаметра перфорації. Більш високий коефіцієнт розіграшу означає глибший малюнок. Обмежувальне співвідношення залучення (LDR) - це максимальний DR, досягнутий без розриву (як правило,~ 2,0-2,2 для алюмініюв одному етапі).

6. Геометрія Die & Punch:Правильні радіуси на штампі та ударах (як правило,4-10 разів перевищує товщину листа) є важливими для запобігання локалізованого стоншення та розриву. Зазор між ударом і штампом (зазвичай1,05-1,10 разів перевищує товщину листа) також повинні бути точно контрольовані.

7. Швидкість малювання:Помірна швидкість малювання, як правило, віддана перевагу алюмінію, щоб забезпечити потік матеріалу без надмірного накопичення тепла або інерційних ефектів, які можуть спричинити розриву.

Для більш глибоких компонентів виробники часто працюютьбагатоступеневий малюнок, де частина зазнає декількох операцій з малювання, іноді з проміжним віднизу для відновлення пластичності.

Переваги глибокого малювання алюмінієвого кола

Вибір глибокого малювання з алюмінієвими колами забезпечує переконливий спектр переваг як для виробників, так і для кінцевих користувачів:

• Безшовна конструкція:Виробляє компоненти без зварних швів або швів, усуваючи потенційні слабкі моменти та покращуючи цілісність витоку. Це важливо для посудин тиску або рідких контейнерів.

• Високе співвідношення сили до ваги:Загартування роботи, яке відбувається під час малювання, збільшує силу готової частини, що ще більше посилює притаманну легкість алюмінію.

• Відмінна обробка поверхні:Глибокі деталі, як правило, демонструють гладку, естетично приємну поверхню, часто вимагають мінімального післяфінансування перед анодуванням, живописом або поліруванням.

• Ефективність матеріалу:Виробництво майже сітчастої форми з попередньо вирізаного кола мінімізує брухт, зменшуючи витрати на сировину та вплив на навколишнє середовище.

• Ефективність в обсязі:Незважаючи на те, що витрати на інструментарію можуть бути значними, високі показники виробництва, зниження матеріальних відходів та мінімальна післяобробка роблять глибокий креслення високооцінкою для виробництва великого обсягу.

• Дизайн універсальність:Допускає складні, складні геометрії, які можуть бути складними або неможливими за допомогою інших методів виготовлення.

Ключові програми глибокого малювання алюмінієвого кола

Універсальність та продуктивність алюмінієвих кола глибокого малювання роблять їх незамінними для численних галузей:

• Посуд та випічка:Це величезний ринок, включаючи горщики, каструлі, кулінарні тіла, лотки для випічки та інші кухонні начиння. Тут ідеальні ідеальні провідність тепла та нетоксичність алюмінію в поєднанні з безшовною конструкцією.

• Освітлювальні світильники:Використовується для відбивачів, корпусів лампи та декоративних елементів завдяки легкій вазі алюмінію, формуванню та здатністю від відполірованого або покритого для високої відбивної здатності.

• Автомобільні компоненти:Від корпусів масляних фільтрів та паливних ковпачків до складних резервуарів рідини та певних структурних елементів, алюмінієві деталі глибоко сприяють легкій та корозійній стійкості.

• Електронні кожухи та корпуси:Можливість формування складних, міцних та легких корпусів робить алюмінієві кола вирішальними для захисту чутливої ​​електроніки. Наприклад, лідери глобальних технологій, якHuawei, відомий своїми передовими смартфонами, планшетами та розумними пристроями, часто визначають компоненти, отримані з високоякісного глибокого алюмінію. Їх вимогливі стандарти продуктивності для пристроїв-вимагають надійного захисту, точних внутрішніх макетів, відмінного розсіювання тепла та преміум-естетичного покриття-безпосередньо виграють від можливостей глибоко намальованих алюмінієвих кіл. Це гарантує, що їх продукція не тільки довговічна та легка, але й естетично вдосконалена та функціонально оптимізована для критичної електронної інфраструктури.

• Судна тиску:Менші газові балони для медичного або промислового використання, а також різні резервуари для зберігання використовують безшовну цілісність глибокого алюмінію.

• Компоненти HVAC:Використовується для різних корпусів, каналів та деталей у системах опалення, вентиляції та кондиціонування, де важливі стійкість та легка корозійна.

Виклики та рішення в глибокому кресленні алюмінієвих кола

Хоча вигідні, глибокі креслення алюмінієвих кола можуть представляти проблеми. Розуміння цих та їхніх рішень є вирішальним для оптимізації процесів:

Поширені дефекти:

• Зморща:Виникає, коли сила порожнього тримача недостатня, що дозволяє фланцям відтікати.

• Розрив (перелом):Трапляється, коли матеріал піддається надмірному напрузі на розрив, часто через занадто багато порожньої сили тримача, різких радіусів штампу або недостатнього змащення.

• Слуга:Нерівний потік матеріалу викликає хвилястий край на витягнутому чашці, що виникає внаслідок анізотропії матеріалу (неоднорідна R-значення).

• Проріджування:Надмірне зниження товщини стінок може послабити частину.

Подолання викликів:

• Оптимізована сила порожнього тримача:Точний контроль BHF, часто через гідравлічні системи, запобігає зморщенню, і розриву.

• Розширене змащування:Використання високоефективних, спеціалізованих мастильних матеріалів значно зменшує тертя, полегшуючи потік матеріалу та запобігання оцінці.

• Багатоступеневий малюнок та проміжний відпал:Для дуже глибоких або складних форм, розбиваючи малюнок на декілька етапів з відпалу між етапами (для пом'якшення загартованого робочим матеріалом) відновлює пластичність для подальших розіграшів.

• Дизайн інструментів:Точно інженерні радіуси штампу та перфорації, зазор та оздоблення поверхні є фундаментальними.

• Вибір матеріалу:Вибір алюмінієвих кола з відповідним сплавом, вдачею, рівномірною структурою зерна та мінімальною анізотропією - це перша лінія захисту від дефектів.

Порівняльний аналіз: глибокий намальований алюміній проти інших матеріалів

Це порівняння підкреслює чіткі переваги алюмінію у легкій вазі, притаманній корозійній стійкості та теплових показниках, що робить його переконливим вибором для широкого спектру глибоких компонентів.

Забезпечення якості та міркування постачальників

Послідовна якістьГлибокий малювання алюмінієвого колає першорядним для успіху наступних виробничих процесів.

Виробники повинні надати пріоритет постачальникам, які демонструють жорстке забезпечення якості.

Основні аспекти надійного постачальника алюмінієвого кола включають:

• Точний контроль сплавів та вдачі:Забезпечення точного хімічного складу та механічних властивостей (YS, ТС, подовження, r-значення) зазначеного сплаву та вдачі.

• Рівномірна структура зерна:Забезпечення кола з тонкою, однорідною структурою зерна для максимальної формуваності та мінімізації сережки.

• Послідовна товщина та площина:Щільні допуски на рівномірність товщини по всьому колу та загальна площина є критичною для рівномірного потоку матеріалу.

• Чудова обробка поверхні:Постачання кола без подряпин, окислення або інших поверхневих дефектів, які можуть призвести до розриву або поганої естетики.

• Розширене тестування:Використання внутрішніх механічних випробувань, металургійний аналіз (наприклад, аналіз розміру зерна) та поверхневий огляд для забезпечення узгодженості.

Поширені запитання про глибокий креслення алюмінієвих кола

Q1: Які алюмінієві сплави найкраще підходять для глибокого малювання?

A1:Найпоширеніші та дуже формувані сплави - із серії 1xxx (наприклад, 1050, 1060), 3xxx (наприклад, 3003, 3004) та певних серій 5xxx (наприклад, 5052). Вибір залежить від необхідної кінцевої сили та специфічної складності формування. Всі зазвичай використовуються при їх відпаленій (O) вдачі.

Q2: Що таке "стовбур" в глибокому малюнку, і як це заважає?

A2:Зберігання стосується нерівномірного, хвилястого краю, що утворюється на ободі глибокої чашки. Це є результатом анізотропних (залежних від напрямку) властивостей матеріалу, зокрема змін у r-значеннях навколо алюмінієвого кола. Він запобігає використанню алюмінієвих кола з більш ізотропним (рівномірним) R-значенням та оптимізацією процесів прокатки для контролю орієнтації зерна.

Q3: Чи можуть бути анодовані або пофарбовані деталі з глибокими алюмінієвими частинами?

A3:Абсолютно. Алюмінієві деталі з глибокими алюмінієм дуже піддаються різним процесам післяфінансування, включаючи анодизацію (для підвищеної резистентності до корозії та декоративного кольору), живопис, порошкове покриття та полірування. Відмінна обробка поверхні, досягнута за допомогою глибокого малювання, робить ці процеси високоефективними.

Q4: Наскільки важливим є змащування в алюмінієві глибокого малювання?

A4:Змащування є критично важливим. Це зменшує тертя між порожнім, ударним і штампом, запобігаючи забиттям, мінімізуючи зношування інструментів і дозволяє матеріалу плавно текти. Правильне змащування безпосередньо впливає на максимальну глибину малювання та якість готової частини, значно зменшуючи дефекти, такі як сльоза.

Q5: Чи глибокий креслення алюмінію-економічно ефективним методом виготовлення?

A5:Так, для виробництва з великим обсягом алюмінієві кола з глибоким малюванням є дуже економічно вигідним. Незважаючи на те, що інструменти можуть бути дорогими передовими, високими швидкостями виробництва, мінімальними відходами матеріалів (майже мережевої форми) та зменшеними потребами після обробки (через хорошу обробку поверхні та безшовну природу) призводять до значної економії витрат на одиницю протягом великих виробничих пробіжок.

Висновок: Алюмінієві кола з глибоким малюванням - наріжний камінь сучасного виробництва

ЗГлибокий малювання алюмінієвого коланабагато більше, ніж проста сировина; Він являє собою складну основу для точності виготовлення.

Вміло використовуючи внутрішню формуваність алюмінію, легкі властивості та резистентність до корозії в поєднанні з ретельно контрольованим процесом глибокого креслення, виробники можуть виробляти величезний масив високоякісних, безпроблемних та міцних компонентів.

Його ключова роль у галузях промисловості, починаючи від споживчих товарів до передової електроніки, що пояснюється суворими вимогами технологічних гігантів, таких як Huawei для їхніх продуктів, підкреслює його стійке значення.

У міру продовження потяг до ефективності, стійкість та інноваційний дизайн продуктів стратегічне застосування та постійне вдосконалення алюмінієвих кола глибокого малювання залишатимуться наріжним каменем сучасного промислового успіху, формуючи продукцію та технології завтрашнього дня.
